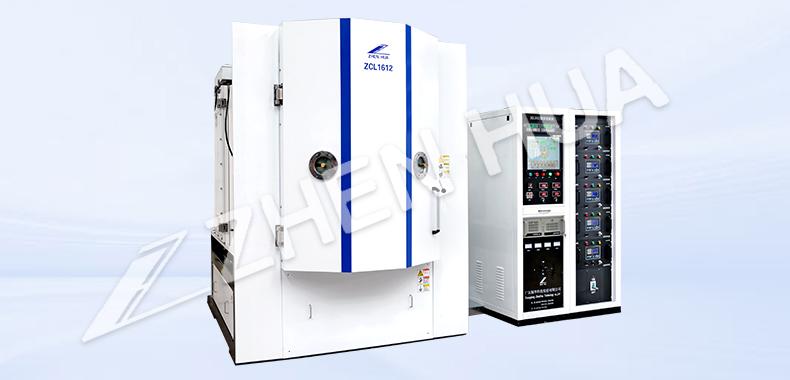

真空鍍膜設備的應用領域非常廣泛，涵蓋了多個行業和領域。主要的應用領域包括： 消費電子和集成電路：真空鍍膜技術在消費電子產品中有著廣泛的應用，例如在金屬結構件、攝像頭、玻璃等部件中。這些應用有助于提高產品的性能和外觀。

(1)ZnO薄膜的制備技術 ZnO薄膜具有以下突出優點:①廉價的原材料；②無毒；③具有可以與 ITO 相比擬的電學和 光學特性；④具有優異的性能價格比；⑤易于制備，生產成本低。正是由于 ZnO 薄膜以上明顯的優點，人們研究了用不同的方法來制備 ZnO 薄膜，其制備方法主要包括反應濺射、脈沖激光沉積、化學氣相沉積、噴涂熱分解，以及溶膠、凝膠等。其中磁控濺射技術是目前應用最多的方法。以下簡單介紹ZnO 薄膜的磁控濺射技術，以及噴涂熱分解技術。 ① 磁控濺射技術沉積 ZnO 薄膜 濺射技術已廣泛應用于 ZnO 薄膜的制備。其中主要包括直流反應磁控濺射(DCMS)、射頻磁控濺射(RFMS)和中頻磁控濺射(MFMS)。在濺射技術沉積 ZnO 薄膜中，金屬靶或氧化物靶均可作為濺射的靶材。沉積工藝參數對薄膜的結構特性和生長速率具有顯著的影響，其中主要包括工作氣體組分、等離子條件，沉積溫度等。一般情況下，提高基底溫度有利于薄膜結晶性能的改善。在濺射氧化物靶材的過程中，工作氣氛中氧濃度的增加有利于薄膜結晶狀況的改善和晶粒尺寸的增加。在濺射制備 ZnO 薄膜中，廣泛使用 ZnO+Zn靶、Ar+O，或 Ar+O2+H，氣氛，其中 ZnO+Zn 有利于保證薄膜中 Zn 的含量，從而改善薄膜的導電性能。適量H，的加人可以控制Zn/0的比例，有利于降低薄膜的電阻率。此外，在濺射中給基底上施加負偏壓或采用磁控濺射都可以降低沉積溫度，從而實現在柔性基底上制備 ZnO 薄膜。 未摻雜的 ZnO 薄膜的特性不穩定，克服該缺點的最好辦法是對 ZnO 薄膜進行摻雜，n、A1、Ga和 Sn 等是最常用的摻雜劑。上面講到的濺射法也可以用于制備摻雜的 ZnO 薄膜，摻雜量一般為(2.5~25)at.%。摻雜后的 ZnO 薄膜一般具有優良的光電性能，其電阻率可達到 10-Ω·cm左右，對可見光的透射率大于 80%。

(3)射頻等離子體CVD(RFCVD) 射頻可以由兩種不同方式產生等離子體，即電容耦合法和電感耦合法。射頻等離子體 CVD使用的頻率為 13.56MHz。射頻等離子體的優點在于，它彌散的區域遠大于微波等離子體。但是，射頻電容耦合等離子體的局限性是，等離子體的頻率對于濺射而言不是最佳頻率，尤其是等離子體包含氬時。由于來自等離子體的離子轟擊會導致對金剛石的嚴重?fù)p傷，因此電容耦合等離子體不適合于生長高質量的金剛石薄膜。利用射頻感應等離子體，人們已經生長出多晶金剛石薄膜，其沉積條件與微波等離子體 CVD 相似。利用射頻感應等離子體增強 CVD，人們還獲得了同質外延金剛石薄膜。

(1)熱絲化學氣相沉積(HFCVD) 熱絲 CVD技術是在低壓下生長金剛石的最早方法，而且也是最大眾化的方法。1982年Matsumoto 等人將難熔金屬絲加熱到 2000℃以上，在此溫度下，通過燈絲的 H2氣體很容易產氫原子。在碳?xì)錈峤膺^程中，原子氫的產生增加了金剛石薄膜的沉積速率。金剛石被選擇沉積而石墨的形成則被抑制，使金剛石薄膜的沉積速率達到 mm/h的量級，而這一沉積速率對于工業上普遍采用的方法。HFCVD 可以使用各種碳源，如甲烷、丙烷、乙炔和其他碳?xì)浠衔?，甚至些含有氧的碳?xì)浠铮绫?、乙醇和甲醇等。含氧基團的加人使金剛石的沉積溫度范圍大大變寬。
